Le récepteur DTMF en service est une WindBox.

Il s'agit d'une application embarquée de type "réseau" qui met à profit les fonctionnalités Ethernet du microcontrôleur PIC18F67J60 ainsi que la pile TCP/IP de Microchip.

• Accédez au serveur web embarqué dans la WindBox (cliquez dessus).
• Accédez au WindServer "distant" utilisé pour les travaux pratiques "réseau" (cliquez dessus)

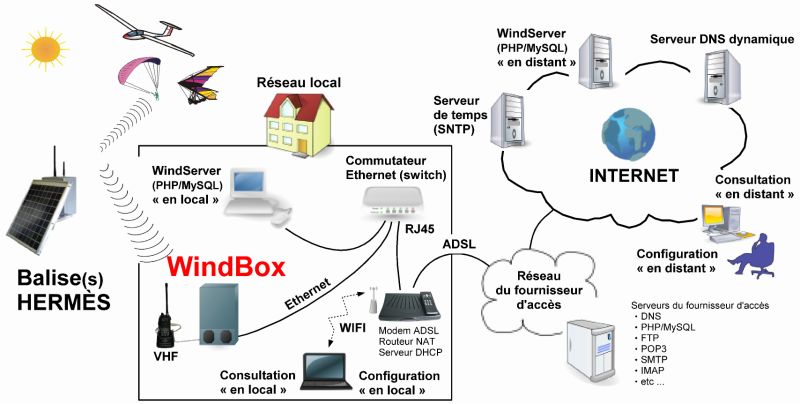

Après capture des tonalités DTMF émises par les balises, la WindBox les retransmet au WindServer : il s'agit d'un serveur PHP/MySQL situé chez "free.fr". La page sollicitée sur ce serveur exécute trois tâches :

1. elle décode le message DTMF (avec identification de la balise qui vient d'émettre),
2. elle place les mesures dans la base de données MySQL,
3. elle renvoie vers le récepteur DTMF un diagnostic qui apparaît sur l'afficheur LCD (2x16 caractères ASCII).

Par ailleurs, un serveur WEB embarqué dans la WindBox permet entre autres :

• de mettre en oeuvre quelques fonctionnalités interactives ,
• de paramétrer les serveurs PHP/MySQL, SNTP et éventuellement PROXY,
• d'accéder aux configurations "réseaux" (TCP/IP) de la maquette,
• de configurer un client DynDNS.

Consultez la fiche descriptive de la WindBox au format Acrobat Reader.
